自作集音器、名付けて"地獄耳ダムニア(Damn Ear)"

電子回路を始めて苦節0.5年にしてようやく完成。

どうせ如何物なので、思い切った名前にしてみましたよ。



ネットで探した回路をツギハギして、各所の抵抗/コンデンサの定数や要不用をコツコツと調整し、何とか完成にこぎ着けたもので、ロクに計算もしてませんが、実用性は確保できたかと。



…しかし、こんなアナログのシンプルなデバイスでさえ、誰も作っていない様子。

難聴者としては、電子回路で飯を食ってる連中にムカつくことこの上ない。

Anger is an energyでここまでたどり着いた自分を礼賛。

ポンコツ技術者の方々、計算ばっかりやってないで、人の役に立つモノを作りましょうね、モノを。

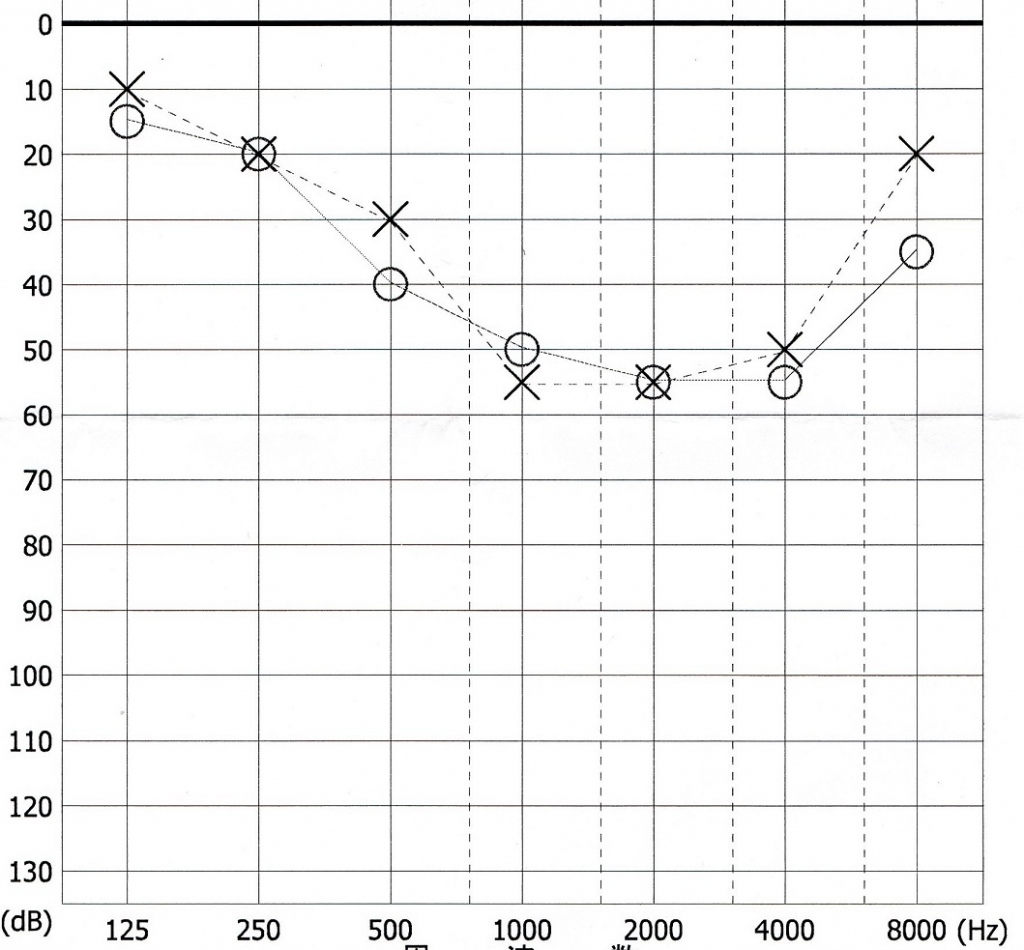

〜製作者のオージオグラム〜

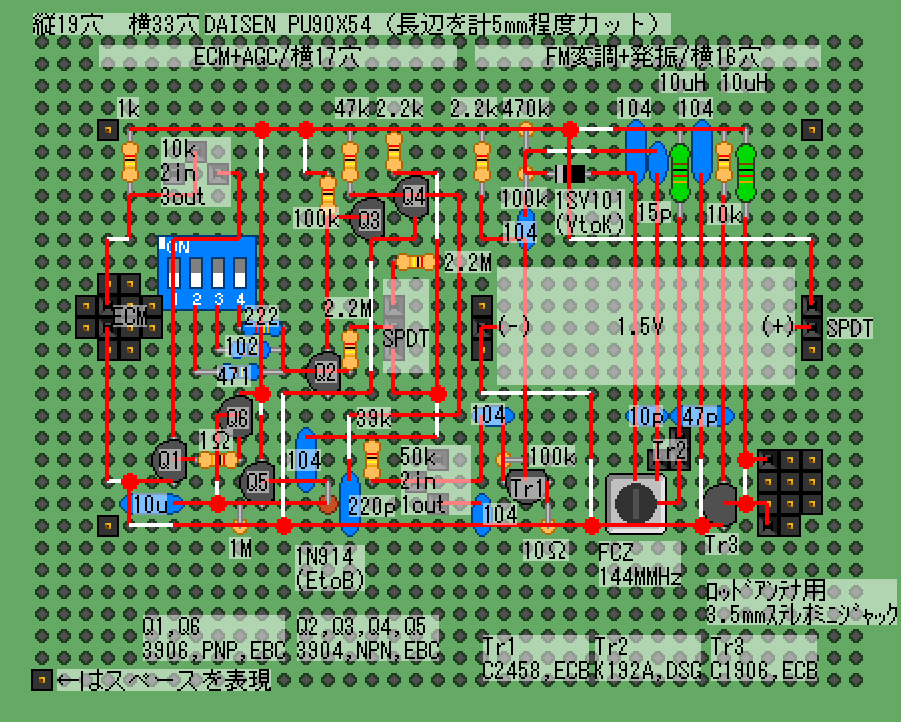

〜回路図〜

準備中

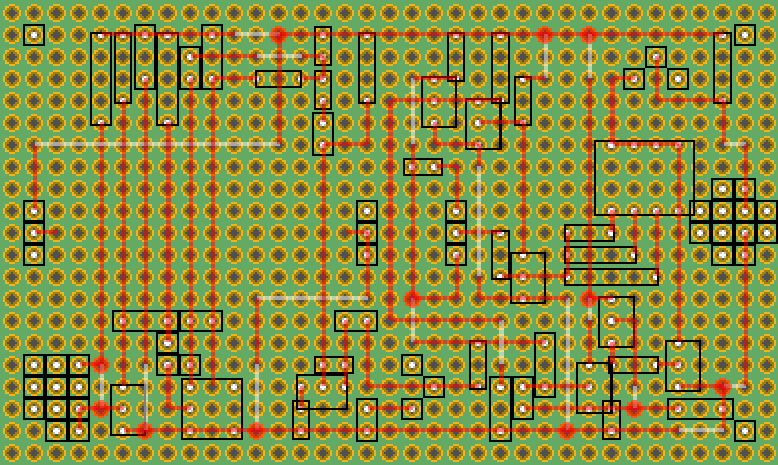

〜レイアウト〜

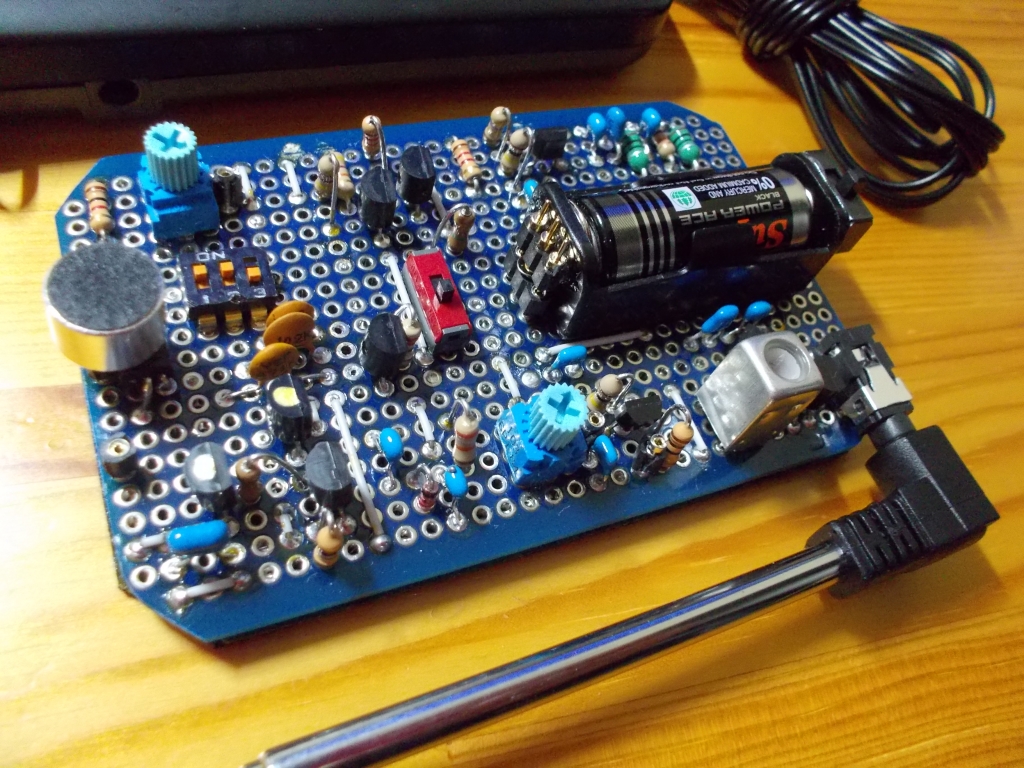

パーツ面

<2019/5/15追記> な〜んかオカシイナーと思ったら、2.2kが2つとも1.2kでした。まぢあるまぢき。

<2019/2/27> FCZに入っている長い配線は、ケースの外から指で触れてもバチバチィッとノイズが。レイアウト変更が必要。

電池を端に寄せるとフタが閉まらない気も。電池も動かすとバチバチバチィッというので、ケースも再検討か。。。

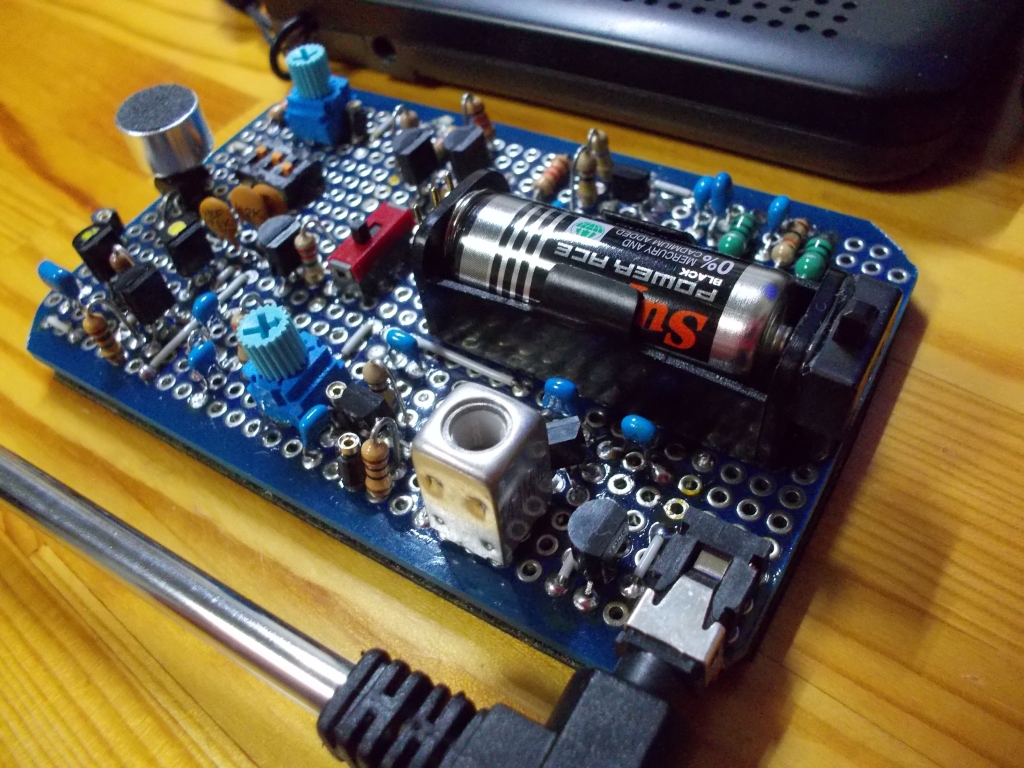

はんだ面



〜パーツリスト〜

両面スルーホール基板 (33穴x19穴)

C9767(ECM)

1/4Wカーボン抵抗

 1Ω、10Ω、1k、2.2k x2、10k、39k、47k、100k x3、470k、1M、2.2M x2
サーメットトリマー 10K x2

積層セラミックコンデンサ(表示)(実装時ピッチmm)

…DIPからの3つのコンデンサと、グランド中央あたりの0.1uFは、スチコンにした方が全然良いです。エアコンの音がまろやか〜になります。熱に弱いらしく、容量も小さいので、代替品検討中。レイアウトも変えないと…
 10p(10)(2.54) …写真では基板との間に隙間がありますが、ベタ付け必須です。
 15p(15)(2.54)
 47p(47)(5.08)
 220p(221)(5.08)

 470p(471)(10.16)
 1000p(102)(7.62)

 2200p(222)(5.08)
 0.1u(104)(2.54) x3
 0.1u(104)(5.08) x3
 10u(106)(5.08)

・ダイオード
 1N914
 1SV101

・トランジスタ
 C3904(NPN) x4…足を合わせれば、C1815とかでもイケます。
 C3906(PNP) x2 …貢献度は低いので、無くてもAGCはかかります。Eに印加しても貢献度は変わりません。前段で信号を増幅すれば、もっと働いてくれるのかも。

<2019/5/15追記> と思いきや、コイツが無いと圧縮時の音がわずかにノイジーになりますね。
 C2458-Y(NPN) *
 k192A-Y(JFET) *
 C1906(NPN)

・コイル
 FCZ 144MHz **

 マイクロインダクター 10uH x2 *

・スイッチ

 SPDT(基板用)
 SPDT(電源スイッチ用)
 DIP SW 3P

・その他

 3.5mm Stereo Mini Jack
 単5電池ホルダー
 IC Socket 3P x2

 IC Socket 2P(ECM用)

 ピン3P
 ジャンクトランジスタ(マイクの土台)

ジャンパ
 2穴 x4、3穴 x8、4穴 x3、6穴 x2、7穴、12穴



 *は秋月でも取り扱いあり

 **はマルツ、千石でも取り扱いあり

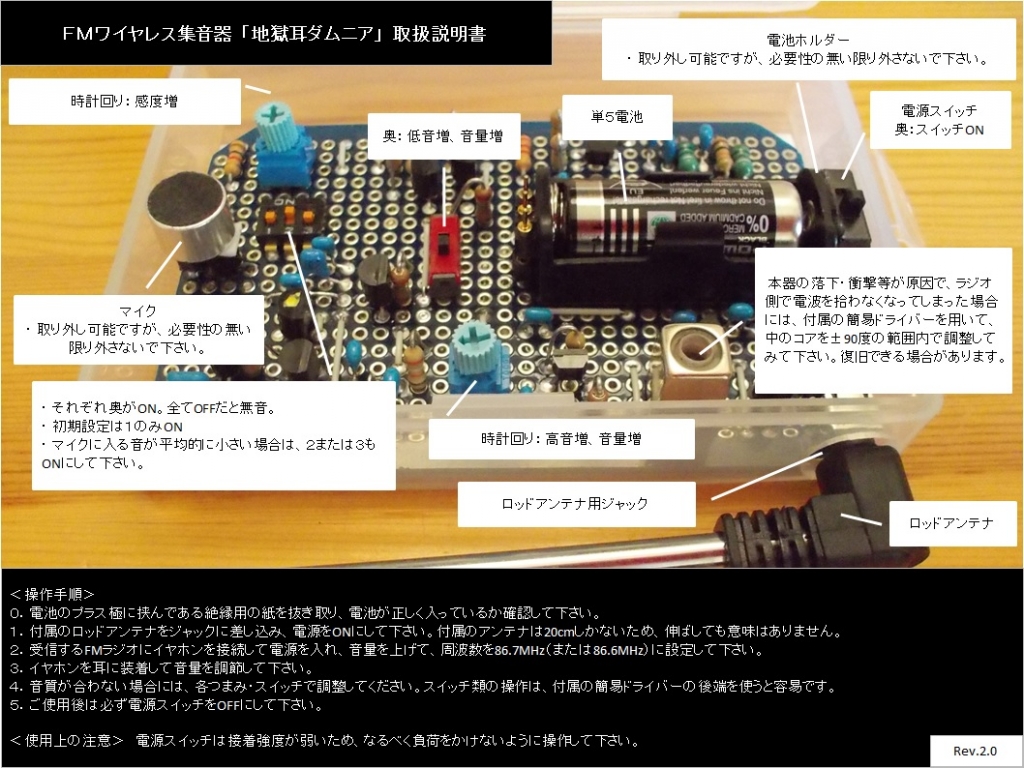

〜取扱説明書〜


〜設計コンセプト〜


  マイク部とイヤホン部を分離させるために、ワイヤレス方式を採用。
… 一体型の場合、マイクが衣服との擦過音など様々な接触音を拾ってしまう。また、マイクを音源に近づけることは聞こえの明瞭さに直結するので、分離方式を採用。FMトランスミッター部分は下記参考の記事をほぼそのまま流用。


 調整機能を省くために、あらかじめ製作者自身の難聴状態のみを想定して定数調整。
… 自分専用機の自作なので、汎用性を度外視して回路/製作の簡素化を図る。ボリューム調整は受信機(市販のFMラジオ)側で行う・・・のつもりでしたが、場面に応じて感度を下げたり、カット気味の中低音がなるべく入るようにしたりの調整はできるように設計。


  補聴器では対応しきれない環境における聞き取りを可能にする。
… 走行中の車内での会話や、会議のように話者と距離がありかつ音量のムラが著しい状況を想定。


 AGC(自動利得制御)回路を実装。
… AGCが無い場合、マイクの近くの人が大笑いしたりするとかなりの大音量となり、ストレスかつ他の音が聞こえなくなってしまう。AGC回路は下記参考の記事を頼りに設計しましたが、結構変えてあります。


 単5電池一個を電源とする。
… 単5電池は百均で購入可能。各種電池(乾電池・コイン電池・ボタン電池)について、市販の電池ホルダーを使用した場合を想定し検討した結果、最も交換が容易と判断。



<2019/1/16追記> おっと大事なことを・・・ICを使ったキットや、マイクアンプを試作した結果、ディスクリート回路の方が圧倒的に音質が良いという結論に達しました。ICの音の偽物感が何に由来するのか分かりませんが、聴いた瞬間「あ、コピーだ」と感じます。もちろんトランジスタの信号もコピーですけど、カラーコピーとモノクロくらいの差があります。素人がICを使ってディスクリート回路同等の音質を確保するのは簡単じゃなさそうだし、スルーホール実装だと省スペースのメリットもあまり実感できず。



〜アタッチメント等〜

・ 自分が受信に使っているFMラジオはオーム電機のAudioComm。ラジオは機種によって最大ボリュームが異なると思いますのでご勘案。

・ ロッドアンテナはアマゾンで中華製のもの。86.7MHzの波長は約3.46mで、アンテナは波長の1/4が基本のようなので、この長さではどのみち気休め程度。到達距離は10m程度までしか確認していません。

<2019/5/15追記> それでもやはり、伸ばさないと到達距離は稼げませんね。

・ プラケースもアマゾン。基板が微妙に入らないので、先に基板の長辺を計5mmほど削ってから組みます。マイクのところとアンテナのところにピンバイスとキリとリーマーで穴を開けます。ですので、完全浸水仕様ですw。まあ、水に濡れても乾かせばまた使えるんじゃないかと憶測。



〜製作上の注意点〜

・ どこで買ったFCZコイルだか忘れてしまいましたが、無印のもので、中のネジ(樹脂側)がガバガバでコアがズボン!と抜けたことがありますのでご勘案。使用前に確認したほうが良いです。サトー電気、マルツ、千石あたりで買えば安心かと。

・ 自分は両面スルーホール基板を使うので、ECMのハウジングがランドと接触しないように、ICソケットとジャンクのトランジスタを活用して高さを保持。ジャンクTの上に両面テープをちょこんと乗せておいて、ECMを固定。

・電池ホルダーは、端子を立ててから樹脂と端子の間に瞬間接着剤を流し込み(熱が樹脂に伝わりにくいようにするため)、SPDTスイッチとヘッダーピンに接着剤を塗って、それぞれの真ん中のピンを電池ホルダーの端子に通した状態で電池ホルダーに接着して目玉クリップなどで固定し、ソケットに刺し、ソケットを基板に刺し、接着剤が乾いたらはんだ付け、という手順。接着剤がヤワいのと、電池ホルダーの端子がはんだ付けしにくいかつ樹脂が融けやすいので、最小限の固定でやろうとするとかえってリスキーかと。



〜調整方法〜

もっとシンプルにしたかったのですが、相互作用を考慮するのに疲れてしまったので断念。

 FCZコイルの調整方法は参考の記事をご参照。推奨:goot セラミックコアドライバー CD-15

コアの位置は結構下の方で入るはずなので、基板に乗せる前に目一杯下げておいて、反時計回りで上げていくのが吉。

◆“振周波数は86.7MHzか86.6MHz。 聴こえ方が変だと思ったら、まずはラジオ側で受信周波数を86.7MHz⇔86.6MHzと切り替えてみてください。劇的に改善される場合があります。

<2019/5/15追記> 前述の抵抗のミスを修正したところ、85.9MHzあたりになりました。

 基板中央のスイッチを上にすると、中低音が入ると同時に音量がかなり上がります。まずはこのスイッチをどちらにするかを決めてください。

ぁ.泪ぅ寄りのトリマーは感度調節用で、時計回りが高感度。左に回し切った状態からの調整を推奨。

ァ,發Π譴弔離肇螢沺爾蝋皺三萃汗疝僂如∋計回りで高音域も入るようになりますが、同時に音量も上がります。右に回し切った状態からの調整を推奨。

ΑDIPスイッチはレイアウト図では4回路ですが、実際には3回路を使っています。入力音が小さい場合にはコンデンサの並列合成容量を大きく(ONの数を増やす)。1だけONをデフォルトに推奨。



〜使用上の注意点〜

・ このAGCは柔道部物語の三五十五のマネして「シュッ!」って言うと、破裂音に反応して「シュコン!」っていいます。あくまでも過大な出力を防止するための回路なので、「大きな音が小さく聴こえる」わけではありません。雑音が多い状況での聞き取りは、特に改善できません。
